「マツダ　　ＭＰＶ」
作業内容：社外ナビゲーション取り付け

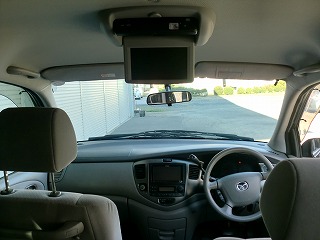

純正ナビ、バックカメラ、リアモニター装着車のＭＰＶに社外のナビを取付けました。この作業で
需要なのはナビだけ社外に変え、純正のバックカメラとリアモニター、ステアリングスイッチ、３
列目の外部入力端子を生かす事！！※音声はフロント重視。

とりあえずＡＶセレクター（オート）、バックカメラ接続アダプター、映像線（黄のオス〜オス）、ＡＶ
ケーブルを用意しました。

?まずナビのリアモニター線（黄）からＡＶセレクターＩＮ１の映像線（黄）に接続。
?セレクターＯＵＴから３列の外部入力端子に接続（フィニッシャーから外部入力ユニットを取り
　　外す）。
?セレクターＩＮ２の端子をフィニッシャーの外部入力部分に出し固定。

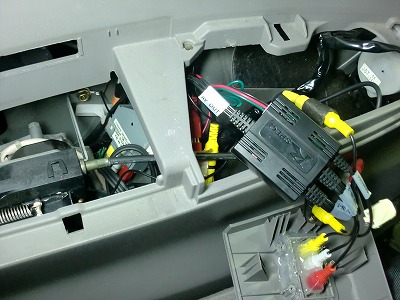

?運転席足元付近にバックカメラＣ／Ｕがあるのでナビに行くコネクターを外し配線をカット。
?バックカメラ接続アダプターのコネクターもカット。
??と?で切った配線をギボシ等でつなぎ合わせる。映像＋、映像−、バック信号、ＡＣＣの
　　計４本。
?バックカメラ接続アダプターの映像線（黄）からナビのバックカメラ映像線（黄）に接続。
?社外ナビにするとステアリングスイッチが使えなくなる為、使用できるキットを付ける。

あとは組み付けて完成です！！

ご来店ありがとうございました
